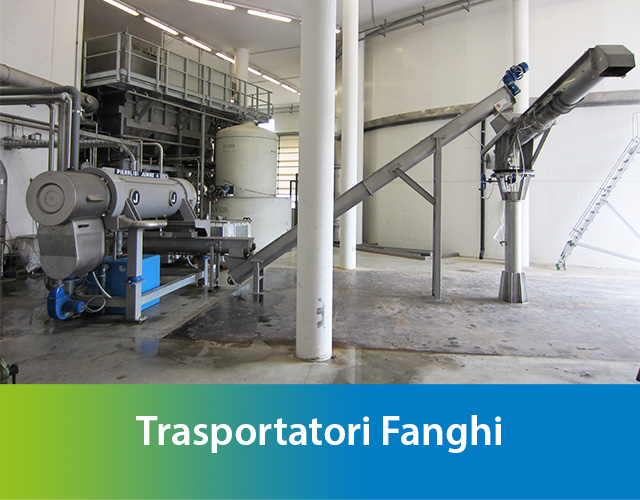

I trasportatori a coclea vengono concepiti per il trasporto di fanghi disidratati, sabbie o grigliati di origine civile, agricola o industriale e vengono utilizzati in impianti per il trattamento di acque reflue. Tali macchine hanno la funzione di convogliare la fase solida, semisolida, granulare o polvere in uscita dall’impianto, fino al punto di raccolta. A seconda delle esigenze di scarico i trasportatori a coclea SCAE possono essere adattati alle varie necessità del cliente soddisfacendole in pieno, e costruiti in varie versioni o con accessori ed attrezzature idonee allo scopo prefissato.

Disegno Marchio

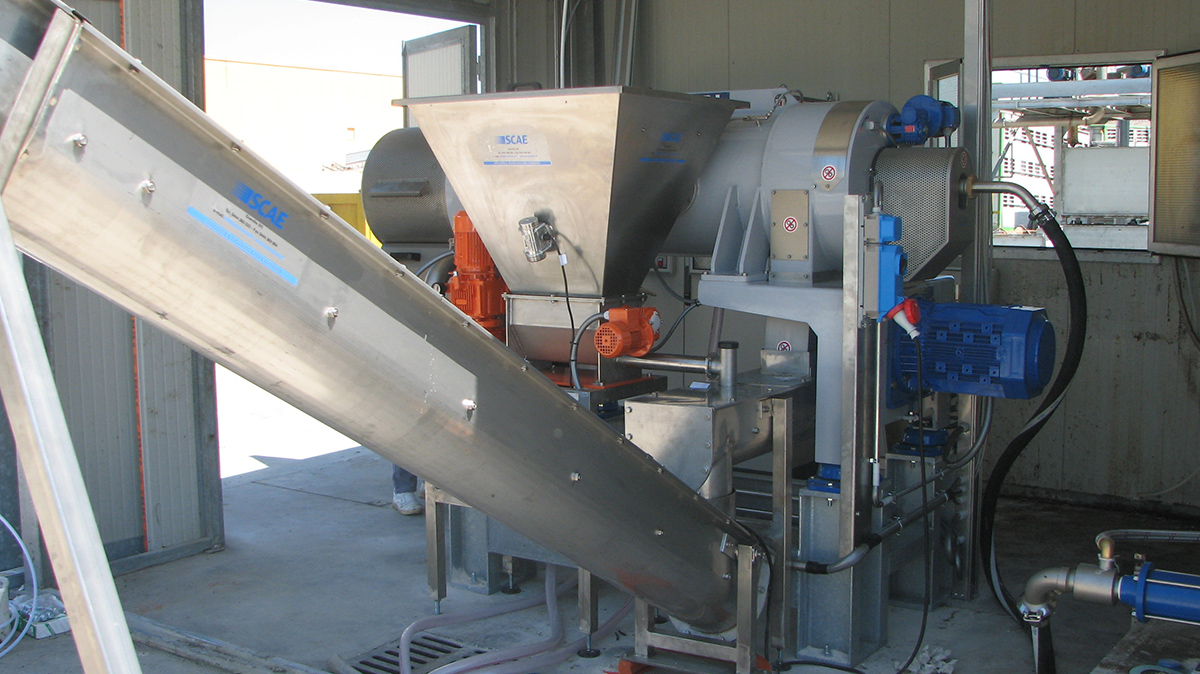

La coclea di trasporto senz’albero centrale viene utilizzata per il trasporto di prodott i solidi o semisolidi per distanze notevoli, negli impianti di trattamento per fango biologico, materiale grigliato e flottato, industrie della carta, macelli ed altre industrie alimentari. È disponibile in due modelli: la coclea di trasporto orizzontale da 0° a 15° corrisponde al ns. modello TCO, mentre la coclea elevatrice con inclinazione da 15° a 30° corrisponde al ns. modello TCE.

TCO / TCE

COCLEA DI TRASPORTO SENZ’ALBERO CENTRALE SERIE TCO/TCE

Descrizione

La coclea di trasporto senz’albero centrale viene utilizzata per il trasporto di prodotti solidi o semisolidi per distanze notevoli, negli impianti di trattamento per fango biologico, materiale grigliato e flottato, industrie della carta, macelli ed altre industrie alimentari.
È disponibile in due modelli: la coclea di trasporto orizzontale da 0° a 15° corrisponde al ns. modello TCO, mentre la coclea elevatrice con inclinazione da 15° a 30° corrisponde al ns. modello TCE. La coclea è costituita da una canala a forma di “U” che contiene una spirale rotante realizzata in acciaio al carbonio ad alta resistenza, in acciaio inox Aisi 304 o 316, a seconda della richiesta del Cliente e del materiale da trattare. La struttura della spirale senz’albero centrale, permette alla macchina di lavorare il materiale aggrovigliato senza il rischio di intasamenti o bloccaggi; inoltre sul fondo della coclea viene applicato un rivestimento in polietilene ad alta densità molecolare o in piatti di acciaio inox, in grado di prevenire l’usura della spirale. La coclea è inoltre completamente chiusa con coperchi fissati alla struttura, per evitare la fuoriuscita di cattivi odori, di schizzi del materiale trasportato e per proteggere dagli agenti esterni. In base al tipo di coclea viene applicata sullo scarico una bocca di scarico assiale (mod. TCO) o verticale (mod. TCE), e l’elica posta all’interno è semplice (mod. TCO) o rinforzata (mod. TCE). Il motoriduttore installato è ad assi paralleli di marca Siemens.

Vantaggi:
I vantaggi principali di questa macchina sono: l’assenza di supporti intermedi che evita il rischio d’intasamento; nessun componente meccanico a contatto con il prodotto trasportato; la ridotta velocità di rotazione che abbassa il rischio di usura.

Materiali

Carpenteria

Acciaio inox Aisi 304 / Acciaio inox Aisi 316

Spirale

Acciaio speciale ad alta resistenza / Acciaio inox Aisi 304 / Acciaio inox Aisi 316

TABELLE PORTATE

Grigliati

Diametro Ø truogolo
[mm]
Inclinazione Portata
[mc/h]
Potenza
[Kw]
Tipo
elica
Ø elica
mm
Spessore
elica [mm]
Velocità
[rpm]
200 225 0° - 15° 1 0.55 Semplice 177 15 15
200 225 15° - 30° 0.6 0.55 Rinforzata 177 12 15
250 275 0° - 15° 2.4 0.75 Semplice 227 20 15
250 275 15° - 30° 1.1 1.1 Rinforzata 227 12 15
300 325 0° - 15° 3.8 1.5 Semplice 277 20 15
300 325 15° - 30° 1.8 1.5 Rinforzata 277 15 15
400 425 0° - 15° 8 2.2 Semplice 377 25 15
400 425 15° - 30° 3.8 2.2 Rinforzata 377 20 15
500 525 0° - 15° 17 3 Semplice 477 30 15
500 525 15° - 30° 8 3 Rinforzata 477 25 15

Fanghi

Diametro Ø truogolo
[mm]
Inclinazione Portata
[mc/h]
Potenza
[Kw]
Tipo
elica
Ø elica
mm
Spessore
elica [mm]
Velocità
[rpm]
200 225 0° - 15° 3 0.75 Semplice 177 15 30
200 225 15° - 30° 1.7 0.75 Rinforzata 177 12 30
250 275 0° - 15° 7 1.5 Semplice 227 20 30
250 275 15° - 30° 3.9 1.5 Rinforzata 227 12 30
300 325 0° - 15° 11 2.2 Semplice 277 20 30
300 325 15° - 30° 6 2.2 Rinforzata 277 15 30
400 425 0° - 15° 23 3 Semplice 377 25 30
400 425 15° - 30° 13 3 Rinforzata 377 20 30
500 525 0° - 15° 45 5.5 Semplice 477 30 30
500 525 15° - 30° 26 5.5 Rinforzata 477 25 30

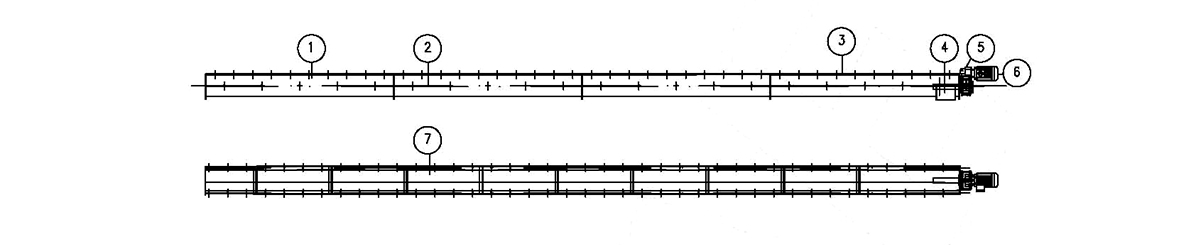

Composizione:


  • Ingresso liquame
  • Uscita liquame trattato
  • Cilindro filtrante
  • Lama scolmatrice
  • Motoriduttore
  • Troppo pieno
  • Ingresso acqua di lavaggio 1” gas m

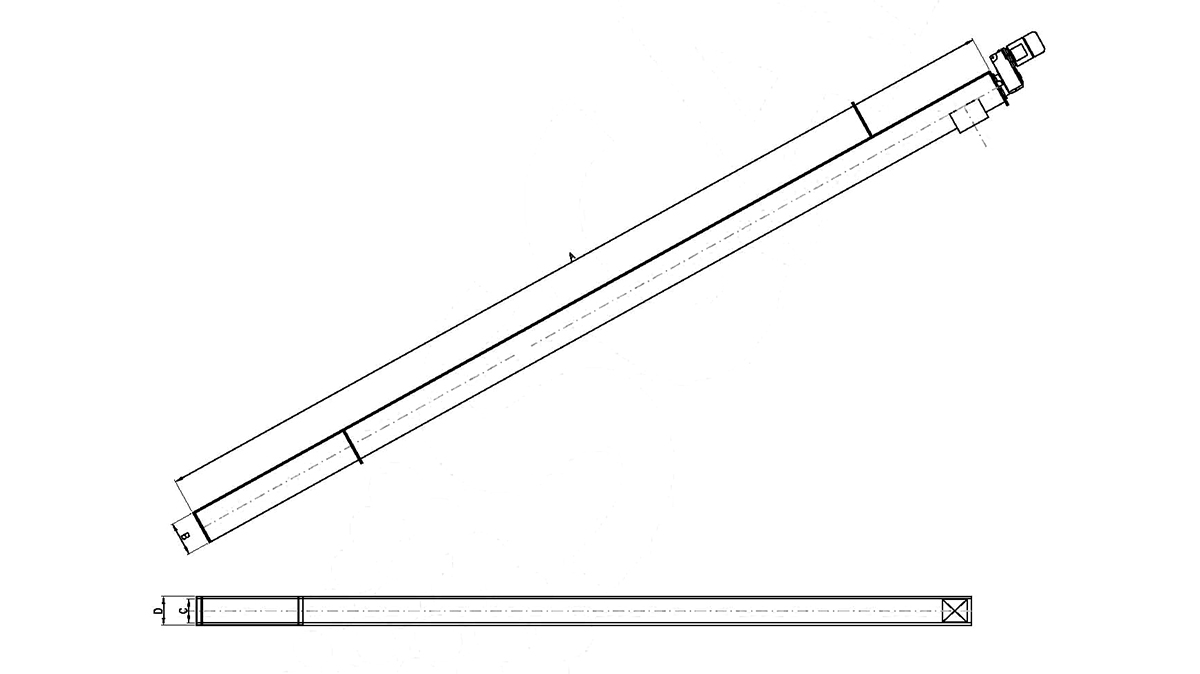

Modello A min. [mm] A max. [mm] B [mm] C [mm] D [mm]
TCO/TCE 200 1000 15000 255 231 329
TCO/TCE 250 1000 20000 303 281 379
TCO/TCE 300 1000 20000 365 331 449
TCO/TCE 400 1000 20000 488 431 549
